Pengenalan Jaringan komputer dan perangkat jaringan

Jaringan komputer

1. Pengertian jaringan komputer

       Jaringan komputer adalah  himpunan "interkoneksi" antara 2 komputer autoomous atau lebih yang terhubung dengan media transmisi kabel atau tanpa kabel (wireless). bila sebuah komputer dapat membuat komputer lainya restrat, shurtdown, atau melakukan kontrol lainnnya, maka komputer-komputer tersebuat bukan autonomous (tidak melakukan kontrol terhadap komputer lain dengan akses penuh).

dua unit komputer dikatakan terkoneksi apabila keduanya bisa saling bertukar data/informasi, berbagi resource yang dimiliki, seperti file, printer, media penyimpanan ( hardisk, floppy disk, cd-rom, flash disk, dll). data yang berupa teks, audio, maupun video bergerak memalui media kabel atau tanpa kabel sehingga memungkinkan pengguna komputer dalam jaringan komputer dapat saling bertukar file/data, mencetak pada printer yang sama dan menggunakan hardware/software yang terhubung dalam jaringan secara bersama-sama.

tiap komputer, printer atau periferal yang terhubung dalam jaringan disebut dengan node. sebuah jaringan komputer sekurang-kurangnya terdiri dari dua buah unit komputer atau lebih, dapat berjumlah puluhaan komputer, ribuan, atau jutaan node yang saling terhubung satu sama lain.

di dalam jaringan komputer dikenal sistem koneksi antarnode(komputer), yakni:

A. Peer to Peer

peer artinya rekan kerja. peer to peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer). untuk penggunaan khusus, seperti laboratorium komputer, riset, dan beberapa hal lain, maka model peer to peer ini bisa saja di kembangkan untuk koneksi lebih dari 10 hingga 100 komputer. peer to peer adalah suatu model dimana tiap PC dapat memakai resource pada PC lain atau memberikan resourcenya untuk dipakai pC lain. dengan kata lain bisa berfungsi sebagai client maupun server periode yang sama.

gambar peer to peer

B. Client - Server

selain pada jaringan lokal, sistem ini bisa juga diterapkan dengan teknologi internet dimana ada satu unit komputer yang berfungsi sebagai server yang hanya memberikan layanan bagi komputer lain, dan client yang juga hanya meminta layanan dari server. akses dilakukan secara transfaran dari client dengan melakukan login terlebih dahulu ke server yang dituju.

Client hanya bisa menggunakan resource yang disediakan server sesuai dengan otoritas yang diberikan oleh administrator. aplikasi yang dijalankan pada sisi client bisa saja merupakan resource yang tersedia diserver atau aplikasi yang di-install di sisi client namun hanya bisa di jalankan setelah terkoneksi ke server.

Jenis layanan Client -server antara lain :

1.  file server  : memberikan layanan fungs pengolahan file
2. printer server   : memberikan layanan fungsi pencetakan
3. database server  :proses-proses fungsional mengenai database dijalankan pada mesin ini dan stasiun dapat meminta layanan.
4. DIP(Document information processing) : memberikan pelayanan fungsi penyimpanan, manajemen, dan pengambilan data.

gambar client-server dengan sebuah server yang berfungsi umum

gambar client-server dengan dedicated server

2. Jenis-jenis jaringan
secara umum jenis jaringan terbagi menjadi 3, yaitu:

A. Local area network (LAN)
Local area network (LAN) merupakan jaringan yang menghubungkan 2 komputer atau lebih dalam cakupan seperti laboratorium, kantor, serta dalam 1 warnet.

B. Metropolitan area network (MAN)
Merupakan jaringan yang mencakup satu kota besar beserta daerah setempat. Contohnya jaringan telepon lokal, sistem telepon seluler, serta jaringan relay beberapa ISP internet.

C. Wide area network (WAN)
Merupakan jaringan dengan cakupan seluruh dunia. Contohnya jaringan PT. Telkom, PT. Indosat, serta jaringan GSM Seluler seperti Satelindo, Telkomsel, dan masih banyak lagi.

Topologi Jaringan Komputer

Topologi jaringan sendiri merupakan suatu bentuk/ struktur jaringan yang menghubungkan antar komputer satu dengan yang lain dengan menggunakan media kabel maupun nirkabel.

Dalam instalasi jaringan, kita harus benar-benar memperhatikan jenis, kelebihan dan kekurangan masing-masing topologi jaringan yang akan kita gunakan.

Berikut jenis-jenis topologi jaringan beserta kelebihan dan kekurangannya :

1. Topologi Bus

Topologi bus bisa dibilang topologi yang cukup sederhana dibanding topologi yang lainnya.

Topologi ini biasanya digunakan pada instalasi jaringan berbasis fiber optic, kemudian digabungkan dengan topologi star untuk menghubungkan client atau node.

Topologi bus hanya menggunakan sebuah kabel jenis coaxial disepanjang node client dan pada umumnya, ujung kabel coaxial tersebut biasanya diberikan T konektor sebagai kabel end to end .

Kelebihan Topologi Bus :

• Biaya instalasi yang bisa dibilang sangat murah karena hanya menggunakan sedikit kabel.
• Penambahan client/ workstation baru dapat dilakukan dengan mudah.
• Topologi yang sangat sederhana dan mudah di aplikasikan

Kekurangan Topologi Bus :

• Jika salah satu kabel pada topologi jaringan bus putus atau bermasalah, hal tersebut dapat mengganggu komputer workstation/ client yang lain.
• Proses sending (mengirim) dan receiving (menerima) data kurang efisien, biasanya sering terjadi tabrakan data pada topologi ini.
• Topologi yang sangat jadul dan sulit dikembangkan.

2. Topologi Star

Topologi star atau bintang merupakan salah satu bentuk topologi jaringan yang biasanya menggunakan switch/ hub untuk menghubungkan client satu dengan client yang lain.

Kelebihan Topologi Star

• Apabila salah satu komputer mengalami masalah, jaringan pada topologi ini tetap berjalan dan tidak mempengaruhi komputer yang lain.
• Bersifat fleksibel
• Tingkat keamanan bisa dibilang cukup baik daripada topologi bus.
• Kemudahan deteksi masalah cukup mudah jika terjadi kerusakan pada jaringan.

Kekurangan Topologi Star

• Jika switch/ hub yang notabenya sebagai titik pusat mengalami masalah, maka seluruh komputer yang terhubung pada topologi ini juga mengalami masalah.
• Cukup membutuhkan banyak kabel, jadi biaya yang dikeluarkan bisa dibilang cukup mahal.
  Jaringan sangat tergantung pada terminal pusat.

3. Topologi Ring

Topologi ring atau cincin merupakan salah satu topologi jaringan yang menghubungkan satu komputer dengan komputer lainnya dalam suatu rangkaian melingkar, mirip dengan cincin.

Biasanya topologi ini hanya menggunakan LAN card untuk menghubungkan komputer satu dengan komputer lainnya.

Kelebihan Topologi Ring :

• Memiliki performa yang lebih baik daripada topologi bus.
• Mudah diimplementasikan.
• Konfigurasi ulang dan instalasi perangkat baru bisa dibilang cukup mudah.
• Biaya instalasi cukup murah

Kekurangan Topologi Ring :

• Kinerja komunikasi dalam topologi ini dinilai dari jumlah/ banyaknya titik atau node.
• Troubleshooting bisa dibilang cukup rumit.
• Jika salah satu koneksi putus, maka koneksi yang lain juga ikut putus.
• Pada topologi ini biasnaya terjadi collision (tabrakan data).

4. Topologi Mesh

Topologi mesh merupakan bentuk topologi yang sangat cocok dalam hal pemilihan rute yang banyak. Hal tersebut berfungsi sebagai jalur backup pada saat jalur lain mengalami masalah.

Kelebihan Topologi Mesh :

• Jalur pengiriman data yang digunakan sangat banyak, jadi tidak perlu khawatir akan adanya tabrakan data (collision).
• Besar bandwidth yang cukup lebar.
• Keamanan pada topologi ini bisa dibilang sangat baik.

Kekurangan Topologi Mesh :

• Proses instalasi jaringan pada topologi ini sangatlah rumit.
• Membutuhkan banyak kabel.
• Memakan biaya instalasi yang sangat mahal, dikarenakan membutuhkan banyak kabel.

5. Topologi Peer to Peer

Topologi peer to peer merupakan topologi yang sangat sederhana dikarenakan hanya menggunakan 2 buah komputer untuk saling terhubung.

Pada topologi ini biasanya menggunakan satu kabel yang menghubungkan antar komputer untuk proses pertukaran data.

Kelebihan Topologi Peer to Peer

• Biaya yang dibutuhkan sangat murah.
• Masing-masing komputer dapat berperan sebagai client maupun server.
• Instalasi jaringan yang cukup mudah.

Kekurangan Topologi Peer to Peer

• Keamanan pada topologi jenis ini bisa dibilang sangat rentan.
• Sulit dikembangkan.
• Sistem keamanan di konfigurasi oleh masing-masing pengguna.
• Troubleshooting jaringan bisa dibilang rumit.

6. Topologi Linier

Topologi linier atau biasaya disebut topologi bus beruntut. Pada topologi ini biasanya menggunakan satu kabel utama guna menghubungkan tiap titik sambungan pada setiap komputer.

Kelebihan Topologi Linier

• Mudah dikembangkan.
• Membutuhkan sedikit kabel.
• Tidak memperlukan kendali pusat.
• Tata letak pada rangkaian topologi ini bisa dibilang cukup sederhana.

Kekurangan Topologi Linier

• Memiliki kepadatan lalu lintas yang bisa dibilang cukup tinggi.
• Keamanan data kurang baik.

7. Topologi Tree

Topologi tree atau pohon merupakan topologi gabungan antara topologi star dan juga topologi bus. Topologi jaringan ini biasanya digunakan untuk interkoneksi antar sentral dengan hirarki yang berbeda-beda.

Kelebihan Topologi Tree

• Susunan data terpusat secara hirarki, hal tersebut membuat manajemen data lebih baik dan mudah.
• Mudah dikembangkan menjadi jaringan yang lebih luas lagi.

Kekurangan Topologi Tree

• Apabila komputer yang menduduki tingkatan tertinggi mengalami masalah, maka komputer yang terdapat dibawahnya juga ikut bermasalah
• Kinerja jaringan pada topologi ini terbilang lambat.
• Menggunakan banyak kabel dan kabel terbawah (backbone) merupakan pusat dari teknologi ini.

8. Topologi Hybrid

Topologi hybrid merupakan topologi gabungan antara beberapa topologi yang berbeda.

Pada saat dua atau lebih topologi yang berbeda terhubung satu sama lain, disaat itulah gabungan topologi tersebut membentuk topologi hybrid.

Kelebihan Topologi Hybrid

• Freksibel
• Penambahan koneksi lainnya sangatlah mudah.

Kekurangan Topologi Hybrid

• Pengelolaan pada jaringan ini sangatlah sulit.
• Biaya pembangunan pada topologi ini juga terbilang mahal.
• Instalasi dan konfigurasi jaringan pada topologi ini bisa dibilang cukup rumit, karena terdapat topologi yang berbeda-beda.

Perangkat Jaringan

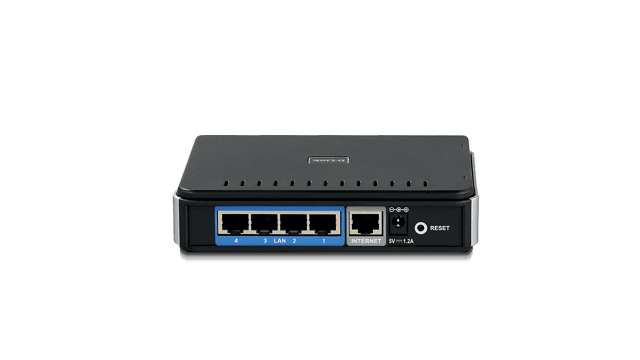

1. Router

Router merupakan perangkat jaringan yang berfungsi menghubungkan dua jaringan atau lebih sehingga data dapat dikirim dari satu jaringan ke jaringan yang lain. Dengan menggunakan router, kita bisa menghubungkan dua jaringan yang berbeda, contoh 192.168.2.0/24 dapat terhubung dengan jaringan 200.200.200.0/24.

Sekilas cara kerja router bisa dibilang mirip dengan bridge, yakni sama-sama meneruskan paket data, membagi jaringan menjadi beberapa segmen atau menyatukan segmen-segmen jaringan tersebut, hanya saja router berada pada lapisan ketiga OSI.

2. Wireless Card

Wireless card merupakan salah satu perangkat jaringan yang dapat menghubungkan dua device secara nirkabel atau tanpa menggunakan media kabel. Dengan menggunakan wireless card, dua komputer atau lebih dapat saling terhubung melalui jaringan wifi, tanpa harus menggunakan kabel jaringan.

Laptop saat ini kebanyakan sudah dilengkapi dengan wireless card didalamnya, jadi kita tidak perlu membelinya secara terpisah, berbeda dengan komputer yang terlebih dahulu kita harus membelinya secara terpisah.

3. LAN Card

Sama halnya dengan perangkat jaringan yang lain, LAN card juga berfungisi menghubungkan dua atau lebih komputer dengan menggunakan media kabel. Perangkat ini biasanya banyak digunakan dalam jaringan LAN.

LAN card juga bertugas mengubah aliran data yang berbentuk paralel menjadi bentuk serial, sehingga dapat ditransmisikan melalui media jaringan seperti kabel UTP.

4. Modem

Modulator demodulator atau yang sering disingkat dengan modem merupakan perangkat jaringan yang memiliki fungsi mengubah sinyal digital menjadi sinyal analog atau sebaliknya.

Data yang diberikan kepada komputer ke modem umumnya berbentuk sinyak digital. Maka dari itu, ketika modem mendapatkan data berbentuk sinyal analog, modem harus merubahnya terlebih dahulu menjadi sinyal digital agar dapat diproses lebih lanjut oleh komputer.

5. Bridge

Bridge merupakan perangkat jaringan yang memiliki fungsi memperluas suatu jaringan sekaligus membuat sebuah segmen jaringan.

Cara kerja bridge yaitu mengenali alamat MAC yang mentransmisi sebuah data ke jaringan, kemudian bridge akan membuat tabel internal secara otomatis, dimana tabel ini dapat menentukan segmen mana yang akan dirouting maupun yang akan difilter.

6. Hub

Hub merupakan salah satu perangkat jaringan yang bertugas mengubah sinyal transmisi jaringan, dimana hal tersebut dimaksudkan agar kedua komputer atau lebih dapat saling terhubung.

Hub tidak dapat mengatur alur jalannya suatu data, sehingga setiap paket data yang melewati hub akan dibroadcast ke semua port sampai paket data yang dimaksud sampai ke tujuan. Hal inilah membuat paket data yang dikirim mengalami collision atau tabrakan data.

7. Switch

Switch merupakan perangkat jaringan yang memiliki fungsi yang hampir sama dengan hub, tetapi perangkat ini ‘lebih pintar’ dari hub karena dapat mengatasi masalah collision data. Tidak hanya itu, switch juga memiliki beberapa kelebihan seperti kecepatan transfer data maupun luas jaringan yang jauh lebih bagus dari hub.

Selain itu, switch tidak hanya digunakan untuk membagi sinyal tetapi juga memfilter paket data kemudian meneruskannya ke jaringan yang dituju.

8. Kabel Jaringan

Kabel jaringan merupakan media transmisi berbentuk kabel yang digunakan untuk menghubungkan dua komputer atau lebih untuk saling bertukar data.

Ada beberapa jenis kabel yang biasa digunakan, seperti kabel utp, stp, coxial maupun fiber optik. Biasanya, jenis kabel yang digunakan tergantung pada jenis topologi jaringan yang digunakan.

9. Repeater

Repeater adalah perangkat jaringan yang memiliki fungsi memperluas jangkauan sinyal wifi dari server agar perangkat lain bisa terhubung.

Cara kerja dari repeater itu sendiri adalah dengan menerima sinyal dari server, kemudian memancarkannya kembali dengan jangkauan yang lebih luas dan kuat, denagn kata lain sinyal yang lemah dapat dipancarkan kembali menjadi lebih kuat dan luas.

10. Access Point­

Access point ini terdiri dari antenna dan transceiver yang digunakan untuk transmisi dan menerima sinyal dari client atau sebaliknya. Dengan adanya AP ini, kita dapat terhubung dengan jaringan LAN secara nirkabel.

Dengan kata lain, access point ini berfungsi menghubungkan dua jenis jaringan yang berbeda, yaitu antara jaringan wireless dan jaringan LAN.

Dengan adanya beberapa perangkat jaringan yang telah disebutkan diatas, kedua komputer atau lebih bisa saling terhubung dan saling bertukar data. Simak juga mengenai macam-macam topologi jaringan, agar anda tahu beberapa struktur atau konsep sebelum anda membangun sebuah jaringan.
